凯瑞克泵业气动隔膜泵结构分解图
  • 文章出处:互联网
  • 人气:330
  • 发表时间:2023-11-22 14:59:25

凯瑞克泵业气动隔膜泵结构分解图

        气动隔膜泵是一种利用压缩空气作为动力源,通过配气阀控制隔膜的往复运动,从而实现液体的吸入和排出的泵。气动隔膜泵具有结构简单、操作方便、维护容易、无火花、无电、耐腐蚀、耐磨损、自吸能力强、流量可调等特点,广泛应用于化工、石油、制药、食品、饮料、水处理、建筑、采矿等行业。本文将对气动隔膜泵的结构图进行分解,介绍其主要部件的功能和工作原理。

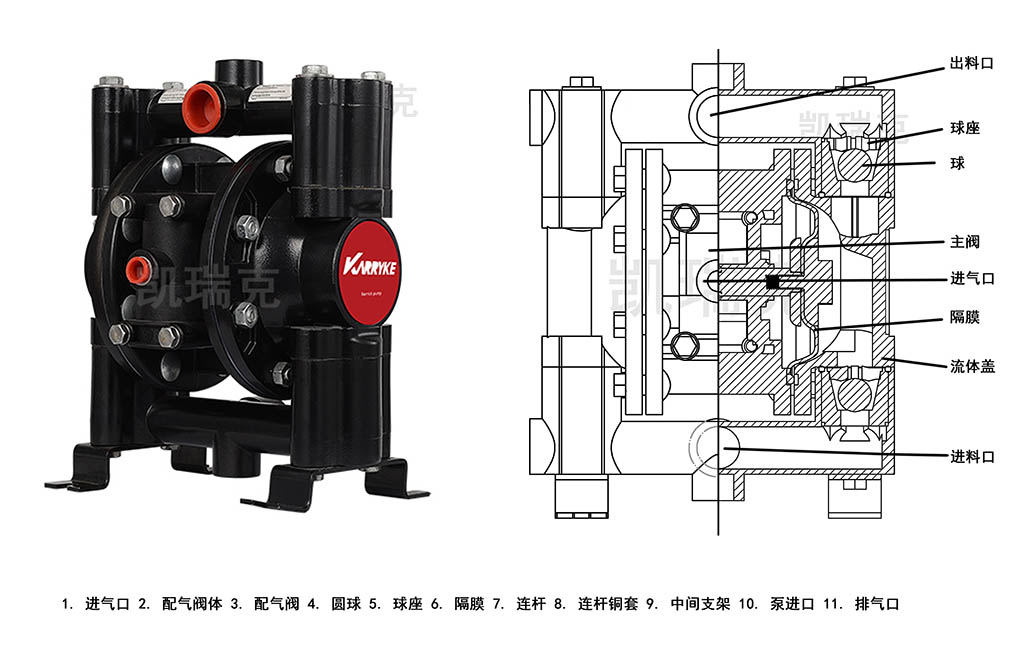

气动隔膜泵的结构图如下:


从图中,我们可以看到气动隔膜泵主要由以下部件组成:


1.进气口:连接压缩空气源,为泵提供动力。


2.配气阀体:安装在泵的中间支架上,内置配气阀,用于控制空气的进入和排出,从而驱动隔膜的往复运动。


3.配气阀:位于配气阀体内部,是一种自动转换的阀门,根据隔膜的位置和压力,自动改变空气的流向,使隔膜在两个工作室之间交替运动。


4.圆球:安装在泵的进出口处,作为单向阀,用于控制液体的流向,防止液体倒流。


5.球座:与圆球配合使用,形成密封,保证单向阀的正常工作。


6.隔膜:安装在泵的两个工作室之间,由弹性材料制成,与液体直接接触,用于将空气压力转换为液体压力,同时隔离空气和液体,防止相互污染。


7.连杆:连接两个隔膜,使其同步运动,保证泵的平衡和稳定。


8.连杆铜套:安装在连杆的两端,与隔膜固定,保证隔膜的牢固和灵活。


9.中间支架:连接泵的两个工作室,支撑配气阀体,形成泵的主体结构。


10.泵进口:连接液体源,为泵提供吸入的液体。


11.排气口:连接排放管道,为泵提供排出的液体。


    综上所述,生产是一个复杂的过程,以上的观点仅是这款泵的图解介绍,不同款式的结构会有部分不同,此外大家对佛山凯瑞克泵业的产品结构图已经有一定的了解,各位朋友仍有疑问请及时联系凯瑞克泵业相关人员,高效高能地解决各种输送难题是咱们的共同目标!


     今天的分享到这里,感谢大家的关注,咱们下期再见啦!


                                                                                                                                                                                                                                                       凯瑞克宣传部编
