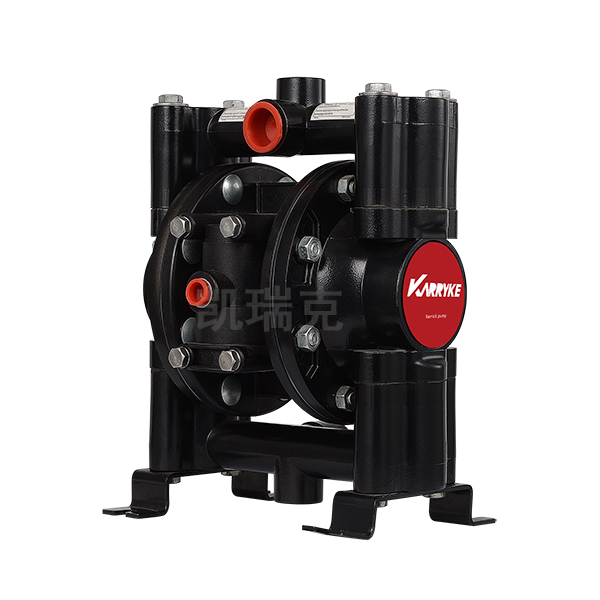

隔膜泵的介绍

气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，利用缸体内的隔膜来回鼓动，达到输送各种介质的目的。对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

气动隔膜泵其有四种材质：工程塑料、铝合金、不锈钢、铸铁。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等，以满足不同用户的需要。安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。

     01 气动隔膜泵的构造

    02 气动隔膜泵的工作原理

在泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜连成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜动作，驱使连杆连接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外，一旦到达行程终点，气阀则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续不断地吸入和排出。

     03 气动隔膜泵的主要用途

1. 可抽吸各种非牛顿体；

2. 可抽吸各种化学腐蚀剂、石油、泥浆、清洗油垢等；

3. 可抽吸各种剧毒、易燃、易挥发液体；

4. 可抽吸各种强酸、强碱、强腐蚀液体；

5. 可抽吸各种高温液体，最高温度可耐150℃左右；

    6. 可作为各种固液分离设备的前级送压设备使用；
